Чому нижнє підключення радіатора виглядає краще
Навіть дорогий дизайнерський радіатор може втратити значну частину своєї привабливості, якщо до нього по стіні прокладені довгі видимі труби. Саме тому при сучасному ремонті все частіше вибирають трубчасті радіатори з нижнім підключенням.
Подача та зворотна лінія підводяться до нижньої частини приладу. Якщо система опалення проєктується заздалегідь, труби можна приховати в конструкції підлоги або стіни та залишити зовні лише коротку ділянку безпосередньо біля вузла підключення.
У результаті увага залишається на самому радіаторі, а не на трубопроводах.
Особливо помітна перевага такого рішення для чорних, кольорових та високих дизайнерських моделей. Якщо вертикальний трубчастий радіатор встановлений на відкритій стіні, акуратне нижнє підключення фактично стає частиною його дизайну.
Нижнє підключення потрібно планувати ще до ремонту
Одна з найпоширеніших помилок — спочатку прокласти труби, а потім починати вибирати радіатор.
Для красивого монтажу краще діяти навпаки.
Спочатку потрібно визначити конкретну модель, її висоту, довжину, глибину та схему підключення. Після цього за монтажною документацією визначають точне положення подачі та зворотної лінії.
Це особливо важливо тому, що поняття «нижнє підключення трубчастого радіатора» не означає одну універсальну схему.
Залежно від конструкції конкретної моделі підключення може розташовуватися по центру, з певним міжосьовим розміром або в іншому передбаченому виробником положенні. Також має значення, де знаходяться подача та зворотна лінія.
Тому монтажні виводи не варто робити за фотографією або за розмірами іншого схожого радіатора.
Центральне нижнє підключення — популярне рішення для трубчастих радіаторів
Для багатьох сучасних моделей використовується нижнє центральне підключення. Обидві труби виходять у компактній зоні під радіатором, завдяки чому вузол підключення виглядає акуратно.
Для такого монтажу можуть застосовуватися відповідні вузли нижнього підключення, клапани або комплекти арматури — конкретний варіант залежить від конструкції радіатора.
Особливо цікаво центральне підключення виглядає на вертикальних моделях. Високий радіатор залишається візуально симетричним, а трубопроводи та арматура концентруються в його нижній частині.
Але центральне підключення не можна вважати стандартом для всіх трубчастих радіаторів. Перед монтажем потрібно перевірити схему саме обраної моделі.
Вбудований термостатичний клапан — ще менше зайвих деталей
Частина трубчастих радіаторів з нижнім підключенням може мати конструкцію з інтегрованим термостатичним клапаном.
У такому випадку до радіатора підключається сумісна термостатична головка, яка реагує на температуру повітря в приміщенні та керує потоком теплоносія через клапан.
Це дозволяє отримати акуратну систему регулювання без громіздкої арматури біля бокової частини радіатора.
Однак наявність вбудованого клапана потрібно перевіряти для конкретної моделі. Сам факт нижнього підключення ще не означає, що термостатичний клапан уже встановлений виробником.

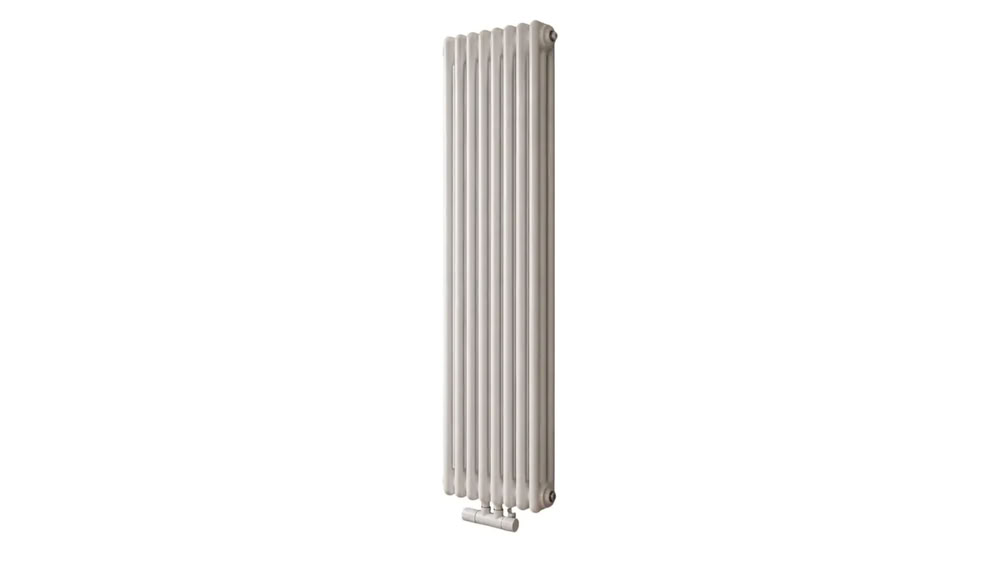

Вертикальний трубчастий радіатор з нижнім підключенням
Саме для вертикальних моделей переваги нижнього підведення труб розкриваються найкраще.
Вертикальні трубчасті радіатори з нижнім підключенням часто встановлюють на вузьких простінках, біля панорамних вікон, дверей, у вітальнях, кухнях та інших місцях, де радіатор добре видно.
Висота таких моделей може становити 1500, 1800, 2000 мм та більше залежно від серії виробника. При цьому ширина може залишатися відносно невеликою.
Якщо до такого радіатора підвести труби збоку вздовж стіни, вони будуть добре помітні. При нижньому підключенні комунікації можна практично повністю приховати.
Саме тому високий трубчастий радіатор з нижнім підключенням часто вибирають не тільки через нестачу місця, а й як повноцінний дизайнерський елемент.
Горизонтальні моделі також виграють від нижнього підключення
Нижнє підключення актуальне не лише для вертикальних радіаторів.
Класичний горизонтальний трубчастий радіатор під вікном також виглядає значно акуратніше, якщо до нього не підходять довгі горизонтальні ділянки труб.
Це особливо помітно в нових приватних будинках, де систему опалення можна спроєктувати разом з інтер’єром.
Для великого вікна можна підібрати довгий горизонтальний трубчастий радіатор з нижнім підключенням, а трубопроводи заздалегідь вивести безпосередньо в потрібній точці.
У такому випадку система опалення не виглядає як додана після завершення ремонту інженерна комунікація.
Нижнє підключення з підлоги чи зі стіни
Обидва способи можуть виглядати акуратно, але вибір залежить від конструкції приміщення та запланованого монтажу.
При підключенні радіатора з підлоги труби виходять безпосередньо біля нижньої частини приладу. Такий варіант часто використовується у приватних будинках, коли трубопроводи прокладаються в конструкції підлоги.
Підведення зі стіни дозволяє взагалі не мати видимих вертикальних відрізків труб від підлоги.
У будь-якому випадку необхідно враховувати товщину чистового покриття, відстань радіатора від стіни та геометрію обраної арматури. Виводи потрібно прив’язувати не до чорнової, а до майбутньої чистової поверхні.
Чорний радіатор — чорні крани
Якщо головною причиною вибору нижнього підключення є красивий вигляд, варто продумати всю композицію.
Наприклад, чорний трубчастий радіатор RAL 9005 можна доповнити чорним комплектом підключення та термостатичною головкою. Білий радіатор — білою арматурою. Для нестандартних дизайнерських кольорів також можна підібрати відповідне оформлення залежно від доступного асортименту.
Контрастна арматура теж може бути дизайнерським рішенням, але вона повинна бути свідомим акцентом.
Коли радіатор, термоголовка, клапани та видимі частини труб підібрані в одному стилі, вся система виглядає значно завершенішою.
Чи впливає нижнє підключення на тепловіддачу
Схема руху теплоносія через радіатор має значення, тому не можна довільно міняти передбачений виробником спосіб підключення.
Сучасний трубчастий радіатор із заводським нижнім підключенням спроєктований саме для такої роботи. Внутрішня конструкція та схема руху теплоносія визначаються виробником.
Саме тому важливо не плутати заводське нижнє підключення з ситуацією, коли звичайний радіатор намагаються під’єднати нестандартним способом.
Також необхідно правильно визначити подачу та зворотну лінію. Якщо конкретна конструкція вимагає певного напрямку руху теплоносія, неправильне підключення може негативно вплинути на прогрівання радіатора.
Спочатку потужність — потім дизайн
Красиве нижнє підключення не компенсує недостатню теплову потужність.
Тому перед вибором розміру потрібно визначити тепловтрати приміщення, а потім знайти радіатор, здатний їх компенсувати при реальному температурному режимі системи.
При порівнянні моделей важливо дивитися, при якому ΔT вказана теплова потужність.
Особливо це актуально для сучасних низькотемпературних систем. Якщо в каталозі теплова потужність наведена при ΔT50, а фактичний режим системи дає значно менший температурний напір, реальна тепловіддача також буде нижчою.
У такому випадку може знадобитися довший радіатор, більша висота або конструкція з більшою кількістю труб у глибину.
Що потрібно знати до замовлення трубчастого радіатора
Щоб отримати справді акуратний результат, бажано вибрати радіатор до завершення розводки опалення.
Необхідно визначити:
- потрібну теплову потужність;
- висоту та довжину радіатора;
- кількість труб у глибину;
- точну схему нижнього підключення;
- міжосьову відстань підключення;
- розташування подачі та зворотної лінії;
- відстань радіатора від чистової стіни та підлоги;
- тип клапанів;
- необхідність термостатичної головки;
- колір радіатора та арматури.
Для вертикальних дизайнерських моделей ці параметри особливо важливо погодити до початку чистових робіт.
Купити трубчастий радіатор з нижнім підключенням
Трубчасті радіатори з нижнім підключенням — один із найцікавіших варіантів для сучасного ремонту, коли важливі не тільки потужність та надійність опалення, а й зовнішній вигляд системи.
При правильно спроєктованому монтажі більшу частину труб можна приховати, залишивши на виду сам радіатор та компактний вузол підключення. Це особливо актуально для вертикальних трубчастих радіаторів, чорних і кольорових моделей та відкритих стін, де всі деталі добре помітні.
Головне правило — вибирати радіатор до прокладання труб. Спочатку конкретна модель, потужність, розміри та схема підключення, потім — точне розташування комунікацій.
За такого підходу купити трубчастий радіатор з нижнім підключенням означає отримати не просто опалювальний прилад, а акуратно інтегровану в сучасний інтер’єр систему опалення.
